全國服務熱線濁度計 TU7685
配套探頭TU810/TU8105/TU820 配套流通槽TU910
為推薦使用方式/本次配套□為可選項，或慎重使用方式
拆箱檢查，確認貨品的配件齊全，完好，特別注意安裝附件和傳感器連接電纜。本儀表應該包括以下配件：
a) 合同供貨范圍的配件：儀表/變送器TU7685■，TU7685.010□， 測量探頭TU810■，流通槽TU910■，儀表保護箱□
用戶必須自備的配件：儀表取樣閥門□，儀表保護箱□|
安裝附件的固定，被測介質的接駁，流速控制的準備。 a)取樣點的位置確定，本傳感器建議安裝方式為： 旁路取樣■ ，其他安裝方式請聯系代理商：在線插入式安裝□/在線沉入式安裝□ 選用在線插入式安裝方式時， b)選用旁路測量時，調壓取樣閥的設立：是■/否□ 選用旁路測量時，本次測量的流量控制的方法：通過取樣閥■/專設減壓閥□3 控制測量?jī)x表的機械安裝和固定

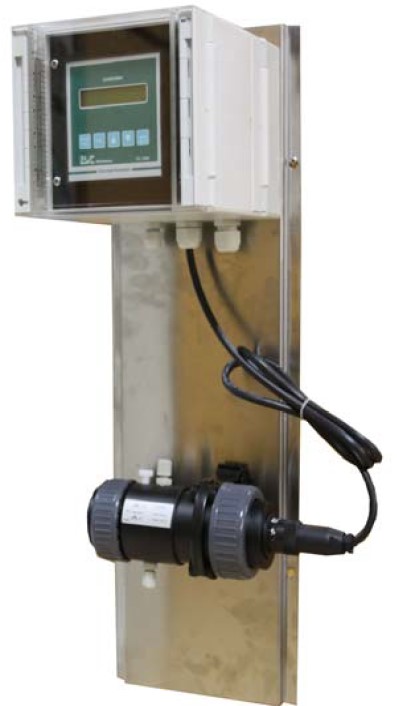

a)本次供貨包括有： 戶外安裝儀表箱□/壁掛式儀表保護箱□ b) 如用戶自備儀表安裝箱， 請確認儀表安裝的開孔尺寸：92*92mm 小心地固定流通槽，插入探頭后務必密封固定流通槽如右圖所示，橫裝，進水口在下方，出水口在上方 出水調節閥門 + 出水口 |
 |
| 4 傳感器的接線 允許用戶自行剪短或者延長傳感器線纜，但是請務必使用接線盒延長，確保線號管不要丟失。 將TU810電極按線號分別連接到TU7685的接線端子排 |
| 電纜線號 TU7685端子排 線纜描述 |
| 0 23 屏蔽層 |
| 1 22 H濁度信號 |
| 2 25 LO濁度信號 |
| 3 24 檢測信號 |
| 4 19 控制LED |
| 5 21 0 |
| 6 18 +12V |
| 7 17 -12V |
5
電氣接線（請遵照電工通用法則，斷電進行本步驟）
根據所訂的儀表，確定本儀表供電電源是：220Vac■/24Vdc□；110Vac□/24Vac□ 確保您所提供電源是干凈電源，供電電源回路為：
帶隔離裝置□/獨立供電□/電源大回路無變頻器□/無其他大功率設備□6 確認接線正確
請?jiān)俅巫屑?xì)核對儀表的操作手冊有關接線端子的章節。7 通電
請仔細核對儀表的接線端子對應的相關標識，訂貨信息或相關技術資料，確認本儀表的電源連接無誤，接通電源。8 必要的參數設置（請仔細參照隨儀表配套的中英文操作手冊）
按“MODE”鍵到儀表顯示“configuration”，按“CAL”進入設定菜單通過操作按鍵“▲” “ ▼”“ENT”鍵
在“Measure U.:”子菜單中選定測量單位；在“Range:”子菜單中選定測量范圍；在“Scale:”子菜單
中選定量程；在“CAL OUT1:”子菜單中選定電流輸出類型；在“CAL P1:”子菜單中選定4mA對應值，在“CAL P2:”子菜單中選定20mA對應值。如果需要使用電流輸出，應設置完電流輸出對應值以后，空載接電流表監測儀表電流值正常以后方可接入后級設備9 （必要的）標定程序（請仔細參照隨儀表配套的中英文操作手冊）
通常不需要進行零點標定！靈敏度標定：按“MODE”鍵到屏幕顯示“xx.xxNTU”，按“CAL”進入校正程序，屏幕顯示“ZERO C.: xx.xx%”,按“ENT”跳過零點校正到屏幕顯示“SENS: xxx.x%”，按“
CAL”進入靈敏度校正程序，使用▲ ▼鍵輸入已知濁度值，按“ENT”確認即可。10 TU7685濁度儀開始使用
11 正常使用/暫停使用/停用 注意事項
本儀表使用時，對水流的控制很重要，本探頭和流通槽耐壓為6bar（20℃時），建議進水壓力保持在3-5bar的進水壓力。調試時可以先敞開出水口閥門，排掉空氣后關閉出水口的調節閥， 使TU910流通槽內保持有一定的壓力，然后慢慢打開出水口閥門，并保持較小的出水，這樣能有效地控制氣泡的產生。
測量過程或儲存期間，請勿用手直接觸碰探頭前端的玻璃窗，探頭上的玻璃窗必須清潔光亮無劃痕，否則需維護或咨詢代理商上海京工。
本探頭暫停使用時，請將探頭和控制器分離，將探頭擦凈干燥靜置保存，注意防撞。
如需長時間停用儲存，啟用需參照新探頭投用方法或聯系代理商相關投用事宜。
