哈希2100Q濁度儀使用說明書

作者：小京時間：2021-03-04 09:09:52 次瀏覽

DOC022.80.80041
2100Q濁度儀
用戶手冊

目錄
規格   3
基本信息   3
安全信息   3
危險信息使用   4
警告標簽   4
認證   4
產品概述   4
產品組件   5
安裝   5
安裝電池   5
用戶界面及導航   7
用戶界面   7
顯示屏說明   7
導航   8
啟動   8
開啟和關閉儀表。   8
更改語言   8
更改日期和時間   8
標準操作   8
使用試樣 ID   8
使用操作員 ID   9
使用 StablCal® 標準校準濁度計   9
濁度測量   9
測量說明   9
濁度測量步驟   10
數據管理   10
關于保存的數據   10
查看數據日志   10

目錄
刪除數據日志   11
發送已保存的數據   11
高級操作   11
顯示對比度   11
電源管理   11
設置聲音選項   11
安全選項   11
啟用安全選項   11
查看儀表信息   12
校準   12
校準選項   12
校準標準概覽   13

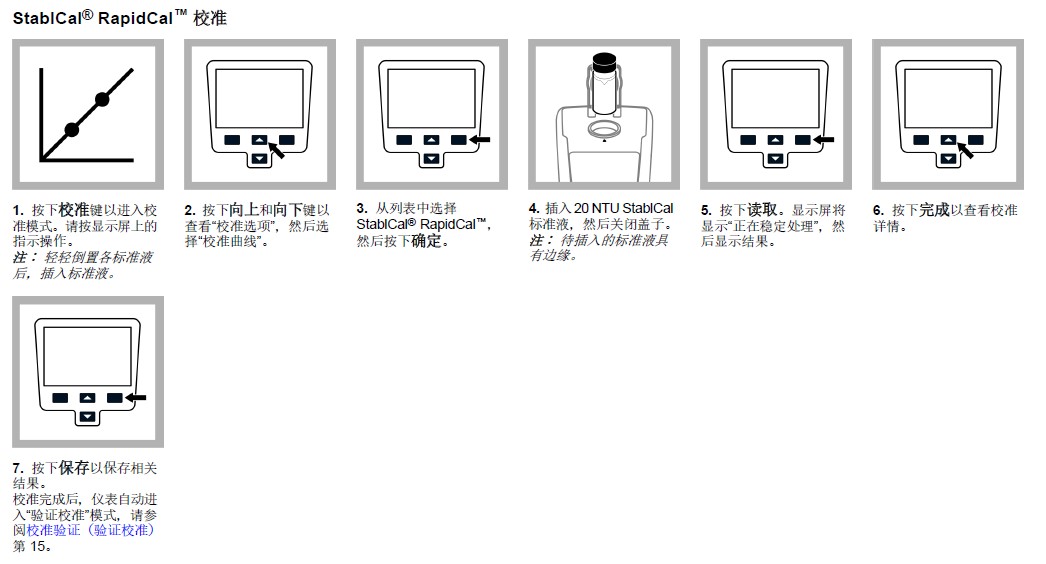

StablCal® RapidCal™ 校準   14

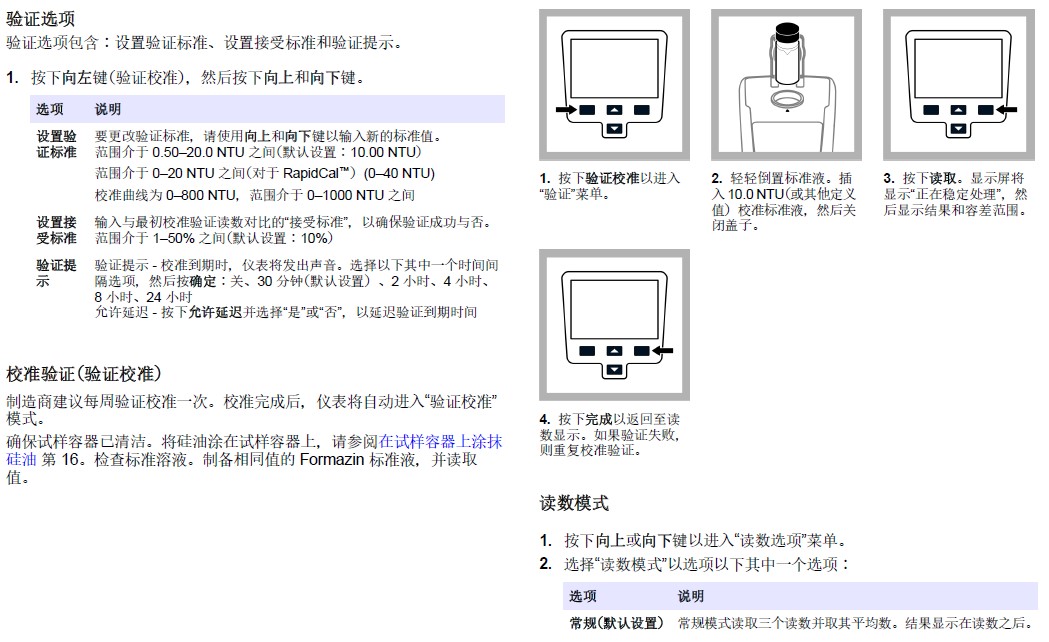

驗證選項   15
校準驗證（驗證校準）   15
讀數模式   15

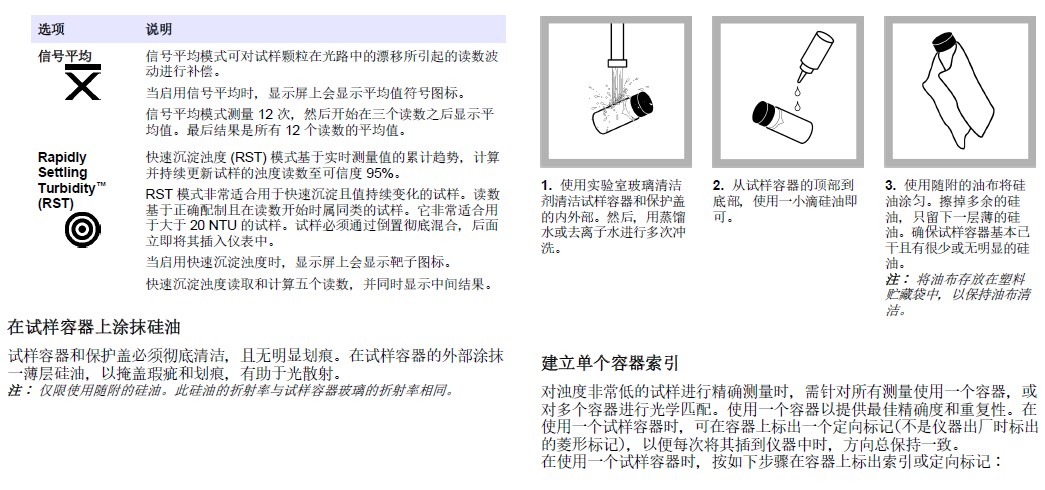

在試樣容器上涂抹硅油   16

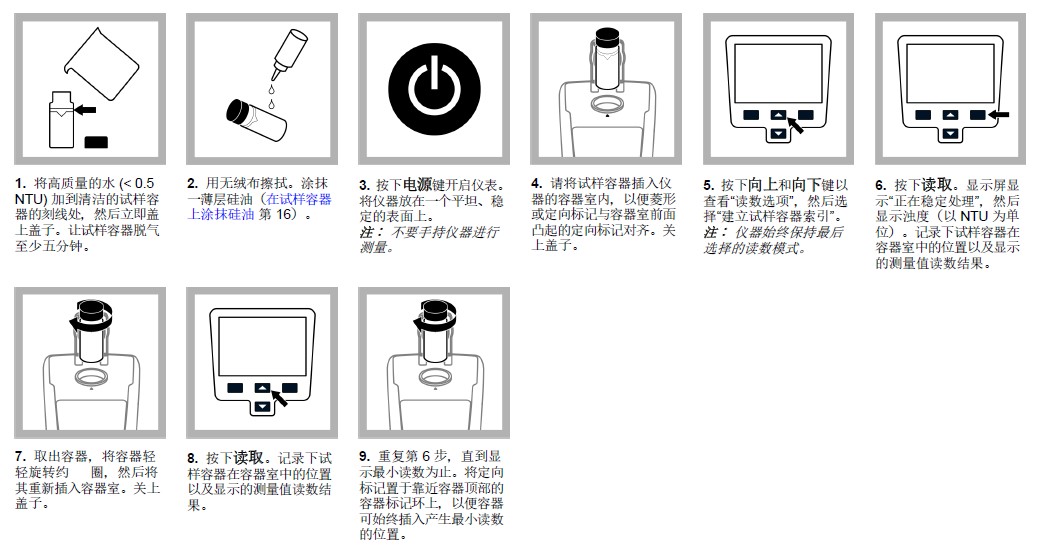

建立單個容器索引   16
維護   17
清潔儀表   17
存放試樣容器   18
更換電池   18
更換燈泡   18
故障排除   21
更換部件與配件   22
更換部件   22
配件   22

第3頁

規格
產品規格如有變化，恕不另行通知

規格	詳細說明
測量方法	使用主要的散射光度散射信號 (90°) 與透射光散射信號確定比濁。
規章	2100Q：符合 EPA 180.1 方法 2100Qis：符合 ISO 7027
燈源	2100Q：鎢絲燈 2100Qis：860 nm 的發光二極管 (LED)
范圍	0–1000 NTU (FNU)
精度	±2% 讀數加雜散光 (0-1000 NTU) (FNU)
可重復性	±1% 讀數或 0.01 NTU (FNU)，以較大者為準
分辨率	0.01 NTU（最低量程下）
雜散光	≤ 0.02 NTU (FNU)
信號平均	可選擇開啟或關閉
檢測器	硅光電二極管
讀數模式	常規（按下即讀?。?、信號平均或 Rapidly Settling Turbidity™
校準選項	低水平管制報告的單步式 RapidCal™ (0–40 NTU) (FNU) 滿量程校準 (0–1000 NTU) (FNU) 校準濁度
校準記錄器	記錄上 25 次成功校準
驗證記錄器	記錄上 250 次成功驗證
數據記錄器	500 條記錄
電源要求	交流電 100–240V，50/60 Hz（帶電源或 USB/電源模塊） 4 節 AA 堿性電池充電式鎳氫電池（配合 USB/電源模塊一同使用）

規格	詳細說明
工作條件	溫度：0 至 50 °C（32 至 122 °F）相對濕度：在 30 °C 時 0–90%，在 40 °C 時 0–80%，在 50 °C 時 0–70%，無冷凝
儲存條件	-40 至 60 °C（-40 至 140 °F）（僅限儀器）
接口	可選 USB
所需試樣	15 mL (0.5 oz.)
試樣容器	圓形容器 60 x 25 mm（2.36 x 1 英寸）硼硅玻璃，帶螺帽
尺寸	22.9 x 10.7 x 7.7 cm（9.0 x 4.2 x 3.0 英寸）
重量	530 g (1.17 lb)，不含電池 620 g (1.37 lb)，含 4 節 AA 堿性電池
儀表封裝等級	IP67（不包括連接的蓋子、電池和模塊室）
保護等級	電源：二級
認證	通過 CE 認證
保修	1 年 (EU: 2 年)

基本信息
對于因本手冊中的任何不足或遺漏造成的直接、間接、特別、附帶或結果性損失，制造商概不負責。制造商保留隨時更改本手冊和手冊中描述的產品的權利，如有更改恕不另行通知或承擔有關責任。修訂版可在制造商的網站上找到。

安全信息

請在拆開本設備包裝、安裝或使用本設備前，完整閱讀本手冊。特別要注意所有的危險警告和注意事項。否則，可能會對操作者造成嚴重的人身傷害，或者對設備造成損壞。
要確保本設備所提供的防護措施不受破壞，請不要使用本手冊規定之外的方法來安裝或使用設備。

第4頁

危險信息使用

危險

表示潛在的或緊急的危險情況，如果不加以避免，將會導致死亡或嚴重傷害。

警告

指示潛在或緊急的危險情況，如果不加以避免，將導致死亡或嚴重的傷害。

警告

表示潛在的危險情形，可能導致一定程度的人身傷害。

注意

指示如不加以避免則會導致儀器損壞的情況。需要特別強調的信息。

警告標簽
請閱讀貼在儀器上的所有標簽和標記。如未遵照這些安全標簽的指示操作，則可能造成人身傷害或儀器損壞。儀器上如有標志，則手冊中會提供危險或小心說明。

	這是安全警報標志。請遵守此標志后面的所有安全信息，以避免可能造成的傷害。如果儀器上有此標志，則請參見儀器手冊，了解操作或安全信息。
	此標志指示存在電擊和/或電死危險。
	2005 年 8 月 12 日后，標有該標志的電氣設備可能不由歐洲公共處理系統進行處理。為遵守歐洲本地和國家法規的規定（EU 指令 2002/96/ EC），歐洲電氣設備用戶現在必須將舊的或使用壽命到期的設備退回給生產商以進行處理（不向用戶收取任何費用）。注：如果退回產品是為了進行再循環，請聯系設備生產商或供應商，索取如何退回使用壽命到期的設備、生產商提供的電氣附件以及所有輔助部件的說明，以便進行適當處理。

認證

加拿大無線電干擾產生設備法規（Canadian Radio Interference-Causing Equipment Regulation），IECS-003，A 類：

制造商支持測試記錄留存。
此 A 類數字設備符合加拿大干擾產生設備法規的所有要求。
Cet appareil numèrique de la classe A respecte toutes les exigences du Rëglement sur le matériel brouilleur du Canada.

FCC 第 15 部分，“A”類限制

制造商支持測試記錄留存。該設備符合 FCC 規定第 15 部分的要求。設備操作滿足以下兩個條件：

本設備不會造成有害干擾。
本設備必須接受任何接收到的干擾，包括可能導致意外操作的干擾。

若未經負責出具符合聲明的一方明確同意擅自對本設備進行改動或改裝，可能會導致取消用戶操作該設備的權限。本設備已經過測試，符合 FCC 規定第 15 部分中確定的 A 類數字設備限制。這些限制專門提供當設備在商業環境下工作時針對有害干擾的合理保護。該設備產生、使用和放射無線電射頻能量，如果不按照說明手冊的要求對其進行安裝和使用，可能會對無線電通訊造成有害干擾。本設備在居民區工作時可能會產生有害干擾，這種情況下用戶須自行承擔費用消除這種干擾。以下方法可用于減少干擾問題：

斷開設備的電源，以便確證它是干擾源與否。
如果設備與遭受干擾的儀器連接到相同的插座，將設備連接到其他插座。
將設備從接受干擾的儀器邊上移開。
重新定位受干擾儀器的接收天線。
同時嘗試以上多項措施。

產品概述

2100Q 和 2100Qis 便攜式濁度計可測量的濁度范圍介于 0 至 1000 NTU
(FNU) 之間。該便攜式儀表可由四節 AA 電池供電，主要用于現場使用。數據可保存并傳輸?shù)酱蛴C、計算機或 USB 存儲設備。

第3頁

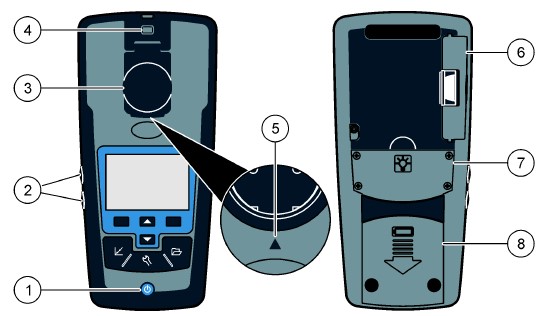

圖1 產品概述

1	開啟或關閉	5	對齊箭頭
2	背光鍵（+ 和 -）	6	模塊
3	帶蓋子的試樣容器支架	7	燈孔
4	系索接頭	8	電池盒

產品組件
請參閱圖 2，確保已收到所有組件。這些物品如有任何缺少或損壞，請立即與廠家或銷售代表聯系。

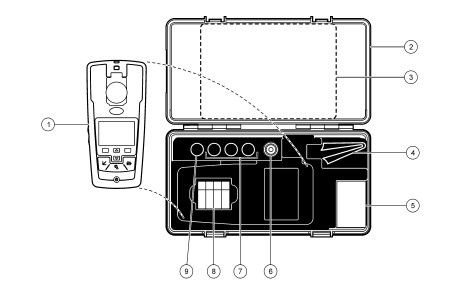

圖 2 2100Q組件
2100Q包裝說明

1	2100Q 或 2100Qis 濁度計	6	硅油
2	攜帶箱	7	20、100 和 800 NTU StablCal 標準液	校準
3	用戶手冊、快速參考指南和 CD 光盤	8	AA 堿性電池 (pk/4)
4	油布	9	StablCal 10 NTU 驗證標準液
5	1" 英寸試樣容器 (10 mL)，帶保護蓋(pk/6)	9	StablCal 10 NTU 驗證標準液

安裝

警告

存在人身傷害危險。只有合格的專業人員，才能從事手冊此處所述的工作。

安裝電池

警告

可能存在火災危險。儀表中僅限使用堿性或鎳氫 (NiMH) 電池。使用其他電池類型或安裝不當均可能導致火災。切勿在儀表中將各種電池型號混用。

第4頁

注意

電池盒不防水。如果電池盒弄濕，取下并擦干電池，且徹底擦干電池盒的內部。檢查電池接點是否腐蝕，如果需要則清潔電池接點。

注意

使用鎳氫 (NiMH) 電池時，在裝入剛充好電的電池（鎳氫電池為 1.2V，而堿性電池為 1.5V）后，電池圖標不會顯示完全充電。即使圖標不會顯示完全充電，但與新堿性電池相比，2500 mAH 鎳氫電池將實現 90% 儀器操作使用時間。

儀表可通過 AA 堿性電池或可充電鎳氫電池供電。為了延長電池的使用壽命，儀表將在停止狀態下 10 分鐘后關閉，背光在 30 秒后關閉。此時間可在“電源管理”菜單中進行更改。
注：充電電池僅可通過 USB/電源模塊充電。有關詳情，請參閱模塊文檔。
有關電池安裝，請參閱圖 3。

拆下電池蓋。
裝入 4 節 AA 堿性電池或 4 節 AA 鎳氫 (NiMH) 電池。確保電池安裝的方向正確無誤。
將電池蓋放回原位。

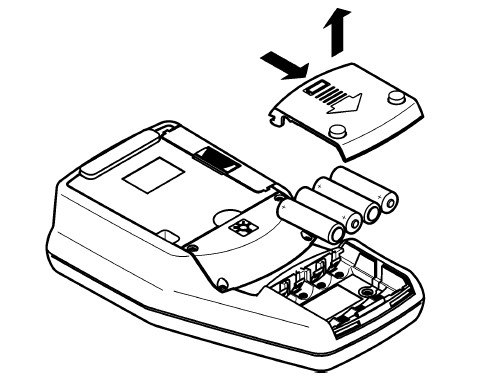

圖3 3 安裝電池

第5頁

用戶界面及導航

用戶界面

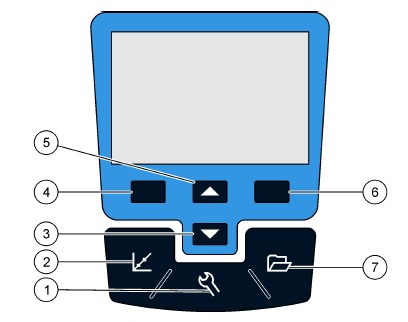

圖4鍵盤說明

1 設置鍵：選擇設置儀表的菜單選項	5 向上 (▲) 鍵：滾動菜單，輸入數字和字母
2 校準鍵：顯示校準屏幕，開始校準，選擇校準選項	6 向右鍵（上下文選擇器）：讀取濁度試樣，選擇或確認選項，打開/跳到子菜單
3 向下 (▼) 鍵：滾動菜單，輸入數字和字母	7 數據管理鍵：查看、刪除或傳輸已保存的數據
4 向左鍵（上下文選擇器）：查看校準驗證，取消或退出當前菜單屏幕以返回到上一個菜單屏幕	7 數據管理鍵：查看、刪除或傳輸已保存的數據

顯示屏說明
測量屏幕顯示濁度、單位、校準狀態、日期和時間、操作員 ID（如果設置）
和試樣 ID（如果設置）。請參閱圖 5。

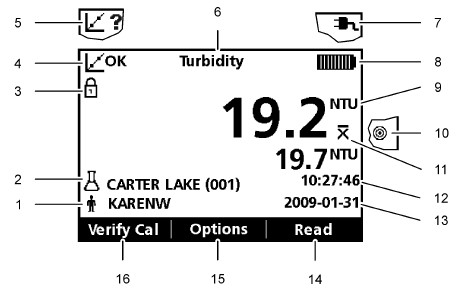

圖 5 單屏幕顯示

1 操作員 ID	9 NTU（比濁測量法的濁度單位）或 FNU（福爾馬阱濁度單位）
2 試樣 ID	10 讀數模式：快速沉淀濁度（靶子圖標）
3 穩定或顯示鎖定指示器	11 讀數模式：信號平均（平均值符號圖標）
4 校準狀態指示器（校準成功=合格）	12 時間
5 校準狀態指示器（校準 ?=失?。?/span>	13 日期
6 參數標題	14 讀?。ㄉ舷挛倪x擇器：確定，選擇）
7 交流電圖標	15 選項（上下文選擇器）
8 電池圖標	16 驗證校準

第6頁

導航
儀表包括“設置”菜單、“計數選項”菜單、“校準選項”菜單和“校準驗證”菜單，從而可更改多個選項。使用向上和向下鍵，突出顯示不同的選項。按下向右鍵以選擇選項。有兩種方法可更改選項：

從列表中選擇一個選項：使用向上和向下鍵選擇一個選項。如果顯示復選框，則可選擇多個選項。在選擇項下按下向左鍵。

注： 要撤選復選框，請在撤選項下按下向左鍵。

使用箭頭鍵輸入選項值：

按下向上和向下鍵，即可輸入或更改值。

按下向右鍵可移至下一空間。
在確定下按下向右鍵以接受值。

啟動
開啟和關閉儀表。
按下開/關鍵以開啟或關閉儀表。如果儀表未開啟，請確定電源或電源模塊是否安裝正確，或交流電源是否正確連接到電源插座。
注： “自動關閉”選項也可用于關閉儀表。請參閱電源管理第 11。

更改語言

有三個選項可設置語言：

當儀表首次上電時，選擇顯示語言。
當按住電源鍵時，選擇顯示語言。
可從“設置”菜單中更改語言。

從列表中選擇語言。按下確認進行確認。
完成更新后，請按下完成。

更改日期和時間
可從“日期和時間”菜單中更改日期和時間。

按下設置鍵，并選擇“日期和時間”。
更新時間和日期信息：

選項說明

格式     選擇其中一種日期和時間格式：年-月-日 24 小時
年-月-日 12 小時
日-月-年 24 小時
日-月-年 12 小時
月-日-年 24 小時
月-日-年 12 小時
日期     輸入當前日期
時間     輸入當前時間

顯示屏上將顯示當前日期和時間。設置日期和時間后，儀表準備讀數。

標準操作

使用試樣 ID

試樣 ID 標記用于將讀數與特定試樣位置相關聯。如果已分配，保存的數據將包括此 ID。
< >在“設置”菜單中選擇試樣 ID。選擇、創建或刪除試樣·ID：

選項說明
當前 ID 從列表中選擇一個 ID。當前 ID 將與試樣數據相關聯，直到選擇其他 ID 為止。
新建試樣 ID 輸入新試樣 ID 的名稱。刪除試樣 ID 刪除現有試樣 ID。

第7頁

使用操作員 ID

操作員 ID 標記用于將讀數與單個操作員相關聯。所有保存的數據將包括此 ID。

在“設置”菜單中選擇操作員 ID。
選擇、創建或刪除操作員·ID：

選項說明

當前 ID 從列表中選擇一個 ID。當前 ID 將與試樣數據相關聯，直到選擇其他 ID 為止。
新建操作員 ID 輸入新操作員 ID 的名稱（最多可輸入 10 個名稱）。刪除操作員 ID 刪除現有操作員 ID。

使用 StablCal® 標準校準濁度計

注： 為確保最佳精確度，請在校準期間使用相同試樣容器或四個匹配試樣容器的所有讀數。請將試樣容器插入儀器的容器室內，以便菱形或定向標記與容器室前面凸起的定向標記對齊。


按下校準鍵以進入校準模式。請按顯示屏上的指示操作。注：輕輕倒置各標準液后，插入標準液。	2插入 20 NTU StablCal 標準液，然后關上蓋子。注：待插入的標準液具有邊緣。	按讀取。顯示屏顯示“正在穩定處理”，然后顯示結果。


使用 100 NTU 和 800 NTU StablCal 標準液重復第 2 和第 3 步。注：按下完成以完成 2 點校準	5、按下完成以查看校準詳情。	6.按下保存以保存相關結果。校準完成后，儀表自動進入“驗證校準”模式，請參閱校準驗證（驗證校準）第 15。

警告

可能存在爆炸和火災危險。此濁度計適用于水基試樣。請勿測量溶劑或易燃性試樣。

濁度測量
可在“常規”讀數模式、“信號平均”模式或“快速沉淀濁度”模式下進行讀數。有關詳情，請參閱讀數模式第 15。為獲得精確的濁度讀數，請使用潔凈的試樣容器并消除氣泡（脫氣）。

測量說明

采用正確測量方法對于最大限度地減少儀器變化、雜散光和氣泡所帶來的影響十分重要。使用以下測量說明以進行正確的測量。

儀器

確保儀表在測量期間置于水平、平穩的表面上。

注： 不要手持儀器進行測量。

在測量校準和存放期間，始終關閉試樣室蓋子。
如果儀器要存放較長的時間（超過一個月），請從儀器中取出試樣容器和電池。
合上試樣室蓋子，以防灰塵和污物進入。

第8頁

試樣容器

始終蓋上試樣容器的蓋子，以防試樣濺入儀器。
始終使用良好狀況下清潔的試樣容器。骯臟、劃損或損壞的容器可能導致讀數不準確。
確保冷的試樣不會使試樣容器“結霧”。
將試樣容器充滿蒸餾水或去離子水進行存放并蓋緊蓋子。測量
立即對試樣進行測量，以防止溫度改變和產生沉降。進行測量前，確保試樣完成均勻。
盡可能避免將試樣稀釋。
避免在陽光直接照射下操作。

濁度測量步驟


將代表性試樣收集到清潔的容器中。將試樣加到試樣容器的刻線處（大約 15 mL）。小心拿著試樣容器的頂部。蓋上容器蓋。	2、用一塊不起毛的軟布擦拭試樣容器，將水點和手指印擦掉。	3、涂抹一薄層硅油。用一塊軟布進行擦拭，以便在整個表面上形成一層均勻薄膜（在試樣容器上涂抹硅油第 16）。


4按下電源鍵開啟儀表。將儀器放在一個平坦、穩定的表面上。注：不要手持儀器進行測量。	5輕輕倒置試樣容器，然后將試樣容器插入儀器的容器室內，以便菱形或定向標記與容器室前面凸起的定向標記對齊。關上蓋子。	6、按下讀取。顯示屏顯示“正在穩定處理”，然后顯示濁度（以 NTU (FNU) 為單位）。顯示并自動保存有關結果（請參閱數據管理第 10）

數據管理
以下數據類型將保存在數據日志中：

讀取日志：每次進行試樣讀取時自動保存（500 條記錄）。
校準日志：僅在校準結束后選擇保存時保存（25 條記錄）。
驗證校準日志：僅在驗證校準結束時選擇完成時保存（250 條記錄）。若數據日志已滿，當向日志中添加更多數據時，將刪除最早的數據點。

查看數據日志

數據日志包括讀數日志、校準日志和驗證校準日志。所有日志可按日期排序。

按下數據管理鍵。
選擇“查看數據日志”以查看已保存的數據。
按下選擇以查看其他信息。

第9頁

讀數日志 讀數日志 - 顯示日期、時間和讀數模式以及關聯的校準數據。
校準日志 校準日志 - 顯示校準數據的日期和時間以及有關校準的其他信
息。
驗證校準日志 驗證校準日志 - 顯示校準驗證日期和時間以及有關驗證的其他信息。
所有日志（按日期）

刪除數據日志

顯示最近的數據和其他信息。圖標顯示數據來自讀數、校準還是校準驗證，以及標識讀數模式（如適用）。

有兩種方法可在“數據管理”菜單中刪除保存的讀數：
1. 按下數據管理鍵，然后選擇“刪除數據日志”。

選項說明

刪除上一讀數 在進行和保存新讀數前，只能刪除保存的上一讀數。刪除所有日志 可立即刪除所有讀數日志。

發送已保存的數據

數據可保存并傳輸?shù)酱蛴C、計算機或 USB 存儲設備。數據將格式化為
XML 文件。將 USB/電源模塊安裝到儀表上并接入交流電源。有關詳情，
請參閱模塊文檔。

高級操作

顯示對比度

< >按下設置鍵，然后選擇“顯示對比度”。使用向上和向下鍵以調整顯示對比度，然后按“確定”。電源管理使用電源管理以更改背光選項和電池省電自動關閉選項。

注： 當儀表接入交流電源時，電源管理不可用。

按下設置鍵，然后選擇“電源管理”。
選擇要更改的顯示選項。

選項說明 背光顯示屏已照亮。為最大限度地延長電池使用壽命，請選擇如果未按下
分鐘、5 分鐘
注： 背光鍵（Meter overview）可開啟和關閉背光。
自動為最大限度地延長電池使用壽命，請設置如果未按下任何鍵多長時間關閉 后儀表將自動關閉：1 分鐘、2 分鐘、5 分鐘、10 分鐘、30 分鐘、1
小時

設置聲音選項

在按下按鍵、完成讀數或校準提示到期時，儀表會發出聲音。

按下設置，然后選擇“聲音”。
選擇將產生聲音的事件。可選擇多個項目。

選項說明

按鍵當按下按鍵時，儀表將發出聲音。完成讀數 當完成讀數時，儀表將發出聲音。提示當校準到期時，儀表將發出聲音。

安全選項

“安全選項”菜單用于保護儀表設置。
如果沒有密碼，則不可訪問“設置日期和時間”、“刪除數據日志”、“恢復工廠默認設置”和“恢復工廠校準”屏幕。
將密碼保存在安全且易取的地方。如果忘記指定的密碼且“安全選項”已啟用，操作員將無法訪問受限制的菜單。如果丟失密碼，請技術支持部聯系。

啟用安全選項

安全選項和設置密碼選項一同用于防止訪問受限制的菜單。

第10頁

按下設置鍵，然后選擇“安全選項”。
選擇“編輯密碼”并使用向上和向下鍵以設置密碼。
選擇“啟用安全”以啟用密碼設置。設置“安全選項”開啟或關閉可控制密碼輸入的要求。

注：將“安全”設為“關”可禁用密碼設置。

按下開/關鍵，可開啟和關閉儀表以激活密碼設置。

查看儀表信息

此儀器信息菜單顯示儀表名稱、型號、軟件版本、序列號和可用的操作員
ID 和試樣 ID 等具體信息。可提供 10 個操作員 ID 和 100 個試樣 ID。
1. 按下設置鍵，然后選擇“儀表信息”。

校準

此便攜式濁度計在出廠時已通過 Formazin 標準液進行標準。在收到儀表后應對其進行校準，以獲得最佳結果。制造商建議應每三個月使用StablCal® 穩定標準液或 Formazin 標準液進行校準。
注：在“校準選項”菜單中設置校準提示重復，以進行定期校準。每周驗證校準一次。

校準選項

校準選項包括校準記錄、校準曲線、校準提示重復和恢復工廠校準。
1. 按下校準鍵，然后按下向上和向下鍵。

選項說明
校準記錄 校準記錄顯示校準儀表的次數列表。選擇日期和時間以查看校準數據匯總。
校準曲線 選擇其中一個校準曲線進行校準： StablCal® RapidCal™ (0–40 NTU) StablCal® (0–1000 NTU) Formazin RapidCal™ (0–40 NTU) Formazin (0–1000 NTU)
Degrees (0–100 mg/L)
SDVB (0–1000 NTU)
自定義 (0–1000 NTU)
校準提示重復
恢復工廠校準

當校準到期時，儀表將發出聲音。選擇以下其中一個時間間隔選項，然后按“確定”：關、1 天、7 天、30 天、60 天、90 天
將刪除所有用戶校準?；謴驮嫉墓S校準。

校準標準概覽

關于校準標準概覽，請參閱。

表 1 校準概覽

校準類型	所需的標準液
StablCal® RapidCal™ (0– 40 NTU)	–	20 NTU	–	–
StablCal® (0–1000 NTU)	–	20 NTU	100 NTU	800 NTU
Formazin RapidCal™ (0– 40 NTU)	典型去離子水或蒸餾水 1	20 NTU	–	–
Formazin (0–1000 NTU)	典型去離子水或蒸餾水 1	20 NTU	100 NTU	800 NTU
Degrees (0–100 mg/L)	典型去離子水或蒸餾水 1	20 NTU	100 NTU	–
SDVB (0–1000 NTU)	典型去離子水或蒸餾水 1	20 NTU	100 NTU	800 NTU
自定義 (0–1000 NTU)	典型去離子水或蒸餾水 1	選擇值

第11頁

第12頁

第13頁

第14頁

第15頁

清潔儀表
儀表可免維護且在正常運行期間無需定期清潔。儀表的外表面可能需要清潔。
注： 請勿使用溶劑清潔儀表，以防損壞原料。

使用干的或微濕的無塵和無絨布清潔儀表。溫和的肥皂水也可用于清潔脂溶性污物。

注意

請勿涼曬試樣容器。

存放試樣容器

注： 存放試樣容器時，始終蓋上保護蓋，以防容器變干。

用蒸餾水或去離子水充滿試樣容器。
蓋好蓋子并存放試樣容器。
用軟布將試樣容器的外部擦干。

更換電池

有關電池更換，請參閱圖 3 第 6。

拆下電池蓋。
取下電池。
裝入 4 節 AA 堿性電池或 4 節 AA 鎳氫 (NiMH) 電池。確保電池安裝的方向正確無誤。
將電池蓋放回原位。

警告

燙傷危險。請等待燈冷卻。觸摸仍在散熱的燈可能會導致燙傷。

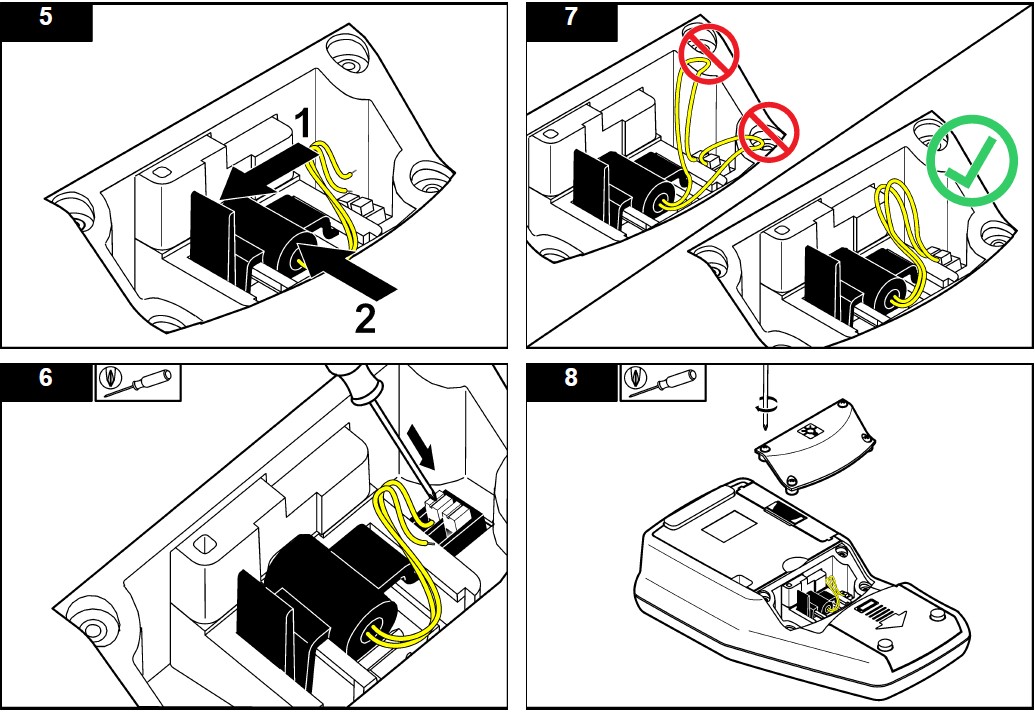

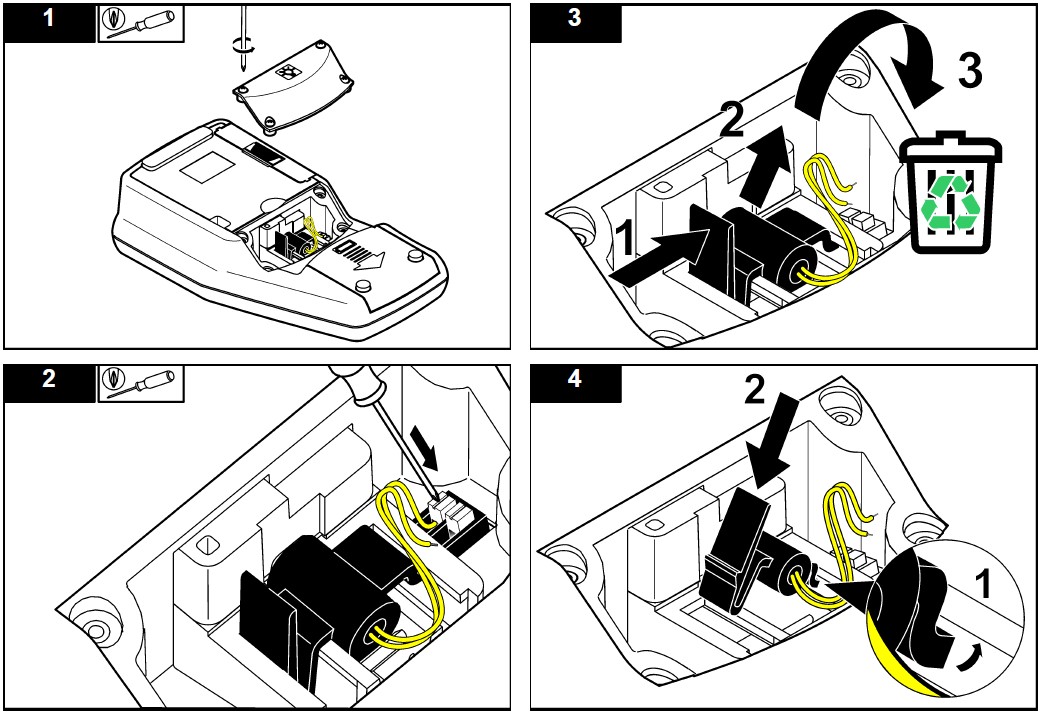

更換燈泡

警告

第16頁

第17頁

第18頁

故障排除

錯誤/警告	說明	解決方案
關閉蓋子并按下“讀取”。	蓋子打開或蓋子檢測失敗。	確保在讀數和重新讀取期間關閉蓋子。
電量不足！	是電池電量不足。	裝入新電池如果使用充電電池，則連接 USB/電源模塊
ADC 故障！	硬件錯誤導致讀數失敗。	重新讀數。
探測器信號太低！	180° 探測器上的燈光不足。	檢查光路是否被阻擋。請檢查燈。
超出范圍！	濁度太高 - 可能因僅使用 RapidCal™ 校準導致。	校準上限。稀釋試樣。
低于范圍！	測量的吸光率低于校準范圍。	重復校準
請檢查燈！	90° 和 180° 探測器的信號太低。	2100Q：燈有問題。更換燈（請參閱更換燈泡第 18）。 2100Qis：請與技術支持部聯系。
溫度太高！關閉儀器。	溫度已超過儀器限制（>60 °C 或 >140 °F）。	關閉儀表并讓其冷卻。
RST：平均值！	固體物質沉淀太慢。讀數模式不適合此試樣。	請選擇“常規”或“信號平均” 讀數模式。

錯誤/警告	說明	解決方案
可信度低于 95%	讀數模式“快速沉淀濁度”不符合可信度 ≥ 95% 的范圍。	倒置試樣多次，以便固體物質分配。再次重新讀數。
		如果試樣穩定且沒有固化的固體物質，則切換到“常規”讀數模式。
標準值超出范圍。插入標準液并按下“讀取”	此讀數使用錯誤的標準值。	插入適當?shù)臉藴室?，然后重新讀取。
ID 已被使用。輸入新 ID	由于已獲分配，操作員或試樣 ID 不可用。	新建 ID。
錯誤 - 安全請在激活安全選項之前設置密碼	未創建密碼。	新建密碼。
請輸入至少一個字符。	密碼必須包含至少一個字符。	創建至少一個字符的密碼。
密碼不正確。請重試。	輸入的密碼不正確。	請輸入正確的密碼。
請從計算機上斷開 USB 電纜。	當連接到儀表和計算機時，數據存儲無響應。	請從儀表上斷開 USB 電纜，然后再次嘗試發送數據。
USB 模塊內存已滿。刪除數據并重試。	數據存儲已滿。	1.將 USB/電源模塊連接到計算機。 2.將保存的數據下載到計算機。
		3.刪除模塊上的數據日志。

第頁

錯誤/警告	說明	解決方案
刪除上一讀數失敗！	數據存儲中發生錯誤。	關閉和開啟儀表。如果仍出現錯誤消息，請與技術支持部聯系。
刪除數據記錄失敗！
無法讀取數據集！
無法保存數據！
無法保存到讀數日志！
無法保存到驗證校準日志！
保存數據時出錯！
讀取數據時出錯！

更換部件與配件

說明	數量	型號
StablCal 安瓿校準套件	1	2971205
10 NTU 驗證標準液	100 mL	2961701
硅油	15 mL	126936
底部模壓插件	1	2971507
試樣容器油布	1	4707600
1 尺寸玻璃試樣容器 (10 ml )，帶蓋 (Turb)	pkg/6	2434706
攜帶箱（含插件）	1	2971500
電池組，AA 堿性電池	pkg/4	1938004
燈管組	1	4653900

更換部件

說明	數量	型號
空白模塊	1	LZV797
橡膠腳墊組	1	LZV821
燈罩（含螺絲）	1	LZV822
電池蓋（含 2 個支腳）	1	LZV823
模塊蓋板	1	LZV824
USB/電源模塊的連接器端蓋	1	LZV825
電源模塊的連接器端蓋	1	LZV826
蓋子（包括磁體）	1	LZV827

配件

說明	數量	型號
USB/電源模塊（含通用電源、USB 電纜和說明單）	1	LZV813
電源模塊（含通用電源和說明單）	1	LZV804
StablCal 0.1 NTU 標準液	100 mL	2723342
StablCal 0.3 NTU 標準液	100 mL	2697943
StablCal 0.5 NTU 標準液	100 mL	2698042
StablCal 校準套件	100 mL	2971210
StablCal 校準套件	500 mL	2971200
Gelex 輔助標準組合	1	2464105
去離子水	4 小瓶	27217
過濾器	0.2 微米	2323810
Formazin	500 ml	246149
Formazin	1000 ml	246142

試樣脫氣套件	1	4397500
試樣脫氣和篩選套件	1	4397510
AA 鎳氫電池	pk/4	2971304

上一條 B&C匹磁tu7685濁度儀說明書
下一條哈希HQ30D溶氧儀說明書

返回列表本文標簽：

亚洲一区二区三区成人动漫,亚洲欧洲免费视频,精品人人妻人人澡人人爽牛牛,国产又爽又黄又粗又猛又无遮挡 - 黄瓜AV

新聞技術

哈希2100Q濁度儀使用說明書

加拿大無線電干擾產生設備法規（Canadian Radio Interference-Causing Equipment Regulation），IECS-003，A 類：

用戶界面及導航

用戶界面

圖 5 單屏幕顯示

使用操作員 ID

使用 StablCal® 標準校準濁度計

測量說明

儀器

濁度測量步驟

查看數據日志

刪除數據日志

發送已保存的數據

高級操作

顯示對比度

設置聲音選項

安全選項

啟用安全選項

查看儀表信息

校準

校準選項

上海京工實業有限公司

微信二維碼

手機二維碼

亚洲一区二区三区成人动漫,亚洲欧洲免费视频,精品人人妻人人澡人人爽牛牛,国产又爽又黄又粗又猛又无遮挡 - 黄瓜AV

新聞技術

哈希2100Q濁度儀使用說明書

加拿大無線電干擾產生設備法規（Canadian Radio Interference-Causing Equipment Regulation），IECS-003，A 類：

用戶界面及導航

用戶界面

圖 5 單屏幕顯示

使用操作員 ID

使用 StablCal® 標準校準濁度計

測量說明

儀器

濁度測量步驟

查看數據日志

刪除數據日志

發送已保存的數據

高級操作

顯示對比度

設置聲音選項

安全選項

啟用安全選項

查看儀表信息

校準

校準選項

上海京工實業有限公司

微信二維碼

手機二維碼

加拿大無線電干擾產生設備法規（Canadian Radio Interference-Causing Equipment Regulation），IECS-003，A 類：
